Cấu tạo điều hoà LG | Nguyên lý hoạt động [1 chiều, 2 chiều]

Hiện nay Việt Nam điều hòa LG là sự lựa chọn phù hợp cho khí hậu ở nước ta bởi nó được làm bằng chất liệu chống gỉ, chống mòn và bền bỉ. Bài viết hôm nay chúng tôi sẽ chia sẽ rõ hơn về cấu tạo điều hoà LG và nguyên lý hoạt động của dàn nóng, dàn lạnh ở cả dòng 1,2 chiều.

Tìm hiểu về cấu tạo của máy lạnh LG

Máy lạnh LG hay bất kỳ hãng sản xuất nào thì cũng bao gồm những bộ phận chính sau: Dàn nóng, Dàn lạnh, Quạt gió, Máy nén, Van tiết lưu, Gas. Nhìn chung cấu tạo điều hòa LG 1 chiều cũng tương tự với cấu tạo điều hòa 2 chiều.

Cấu tạo dàn lạnh điều hòa gồm các bộ phận sau đây:

  • Vỏ nhựa.
  • Tấm lưới lọc bụi.
  • Quạt dàn lạnh.
  • Cánh quạt dàn lạnh.
  • Bo mạch điều khiển.
  • Quạt vẫy.
  • Dàn đồng tản nhiệt.

Ngoài ra, để điều hoà hoạt động còn có nhiều thiết bị khác như bảng điều khiển, bộ phận đổi hướng gió…

Cấu tạo điều hoà LG | Nguyên lý hoạt động

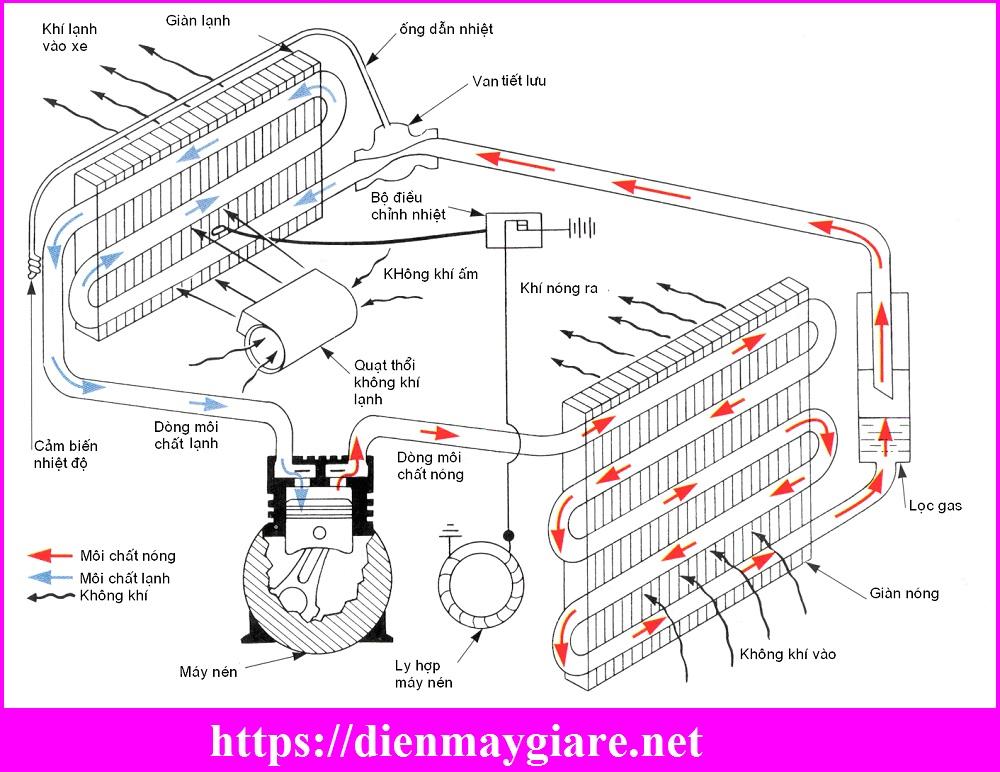

Nguyên lý hoạt động điều hòa 1 và 2 chiều

Cơ chế làm lạnh

Nguyên lý làm lạnh của điều hoà sẽ trải qua 5 giai đoạn chính:

  • Giai đoạn 1: Máy nén nén và đẩy môi chất lạnh ở trạng thái nhiệt độ cao, áp suất cao lên dàn ngưng tụ.
  • Giai đoạn 2: Tại dàn ngưng tụ, môi chất lạnh tiến hành trao đổi nhiệt và chuyển sang thể lỏng.
  • Giai đoạn 3: Môi chất lạnh sau khi đi qua van tiết lưu sẽ chuyển đổi trạng thái áp suất thấp, nhiệt độ thấp và đi tới dàn lạnh.
  • Giai đoạn 4: Trong dàn lạnh, môi chất lạnh ở thể lỏng sẽ giúp hạ nhiệt không khí trong phòng. Quạt gió hút không khí vào dàn lạnh, qua môi chất làm lạnh sẽ đẩy khí mát trở lại.
  • Giai đoạn 5: Môi chất sau khi trao đổi nhiệt với môi trường trong phòng và chuyển dần sang thể khí được máy nén hút về, qua bầu tách lỏng để đảm bảo môi chất lạnh hồi về máy nén hoàn toàn ở thể khí. Kết thúc một chu trình làm việc và sẵn sàng quay lại giai đoạn đầu..

Các chu trình làm lạnh được lặp đi lặp lại, đảm bảo mang lại không khí mát mẻ và thỏa mãn nhu cầu sử dụng của người dùng.

Cấu tạo điều hoà LG | Nguyên lý hoạt động

Cơ chế làm nóng điều hòa 2 chiều

Nguyên lý làm nóng của điều hòa LG 2 chiều cơ bản cũng giống như nguyên lý làm lạnh của điều hoà 1 chiều. Trong đó, van đảo chiều sẽ làm thay đổi hướng đi của môi chất, đồng thời dàn trong nhà và dàn ngoài trời sẽ đảo nhiệm vụ cho nhau.

  • Giai đoạn 1: Khi chế độ làm lạnh trên điều hòa được kích hoạt, máy nén hoạt động, thực hiện nén môi chất ở nhiệt độ và áp suất cao. Sau đó, môi chất sẽ được đẩy lên dàn ngưng tụ.
  • Giai đoạn 2: Khi môi chất đến dàn ngưng tụ sẽ được biến đổi nhiệt và chuyển sang thể lỏng.
  • Giai đoạn 3: Môi chất lạnh tiếp tục đi vào van tiết lưu, được biến đổi thành áp suất, nhiệt độ thấp và di chuyển tới dàn lạnh.
  • Giai đoạn 4: Môi chất trong trạng thái lỏng sẽ hoạt động để giảm nhiệt độ không khí trong phòng. Quạt gió đưa không khí đến dàn lạnh, đi qua môi chất làm lạnh để vào phòng.
  • Giai đoạn 5: Môi chất sau khi thực hiện nhiệm vụ làm mát phòng sẽ được hút về bầu chất lỏng ở thể khí để đi đến máy nén, đảm bảo không thoát khí lạnh ra bên ngoài. Một chu trình làm lạnh của kết thúc, điều hòa 2 chiều tiếp tục thực hiện những chu trình tiếp theo.

Nguyên lý hoạt động dàn nóng

Dàn nóng còn gọi là “cục nóng ” là bộ phận ngoài trời. Có nhiệm vụ xả nhiệt lượng nóng ra môi trường bên ngoài phòng.

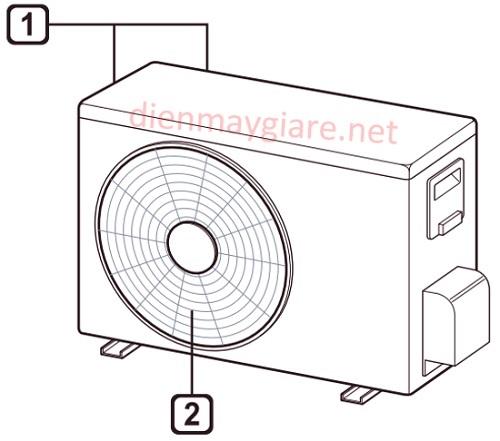

Nguyên lý hoạt động dàn nóng điều hoà LG
  1. Lỗ hút khí
  2. Lỗ thoát khí
  • Đầu tiên, gas lạnh sau khi được hấp thụ nhiệt ở cục lạnh sẽ lập tức di chuyển đến máy nén.
  • Tại đây, sự tác dụng của áp suất cao sẽ khiến môi chất lạnh chuyển dần từ thể hơi sang thể lỏng đi kèm với nhiệt độ rất lớn.
  • Sau đó khi môi chất đến cục nóng, chúng sẽ được làm mát thông qua quá trình tản nhiệt ra môi trường tại các lá nhôm và quạt cục nóng.
  • Block có tác dụng đẩy (hoặc hút) môi chất lạnh. Tụ Block và quạt có tác dụng kích khởi động Block và quạt tản nhiệt một cách tự động.
  • Van đảo chiều làm đảo chiều van gas để điều hòa hoạt động theo chiều nóng. Bo mạch có chức năng điều khiển cục nóng.
  • Nhìn chung, nhiệt độ từ cục lạnh khi di chuyển qua cục nóng sẽ có sự thay đổi đáng kể và rõ rệt. Và đó cũng là cốt lõi trong nguyên lý hoạt động của cục nóng điều hòa.

Nguyên lý hoạt động dàn lạnh

Dàn lạnh là bộ phận trong nhà, có tác dụng hấp thụ nhiệt trong phòng giúp cho phòng có được luồng không khí lạnh sử dụng. Thông thường dàn lạnh điều hòa có các ống đồng được lắp chạy song song và được bọc bởi dàn lá nhôm tản nhiệt.

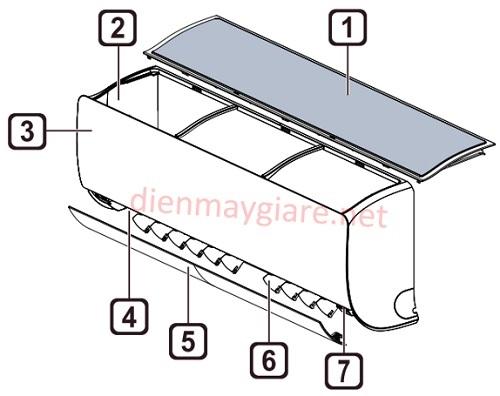

Nguyên lý hoạt động dàn lạnh điều hoà LG

  1. Bộ lọc Khí
  2. Đường nạp Khí
  3. Nắp đậy Phía trước
  4. Đường thoát Khí
  5. Cánh đảo Gió (Cánh đảo gió trái/ phải)
  6. Cánh đảo Gió (lên xuống)
  7. Vị trí nút nguồn máy lạnh

Cơ chế hoạt động:

  • Trước tiên, khi người dùng bật chiều lạnh của máy điều hòa, thì quạt của dàn lạnh sẽ chạy đèn tín hiệu. Nhiệt độ phòng khi bạn mới khởi động thiết bị sẽ cao hơn so với mức nhiệt cài đặt và bộ phận cảm biến sẽ tự động báo về bộ phận điều khiển.
  • Ngay lúc này, vỉ mạch cấp điện cho cục nóng, giúp quạt cục nóng và block máy nén hoạt động. Môi chất lạnh ở dạng hơi sẽ di chuyển qua ống mao. Lập tức môi chất lỏng phải chịu sự chênh lệch áp suất lớn nên chuyển từ dạng hơi thành lỏng.
  • Tiếp đó, môi chất lạnh được đẩy vào dàn lạnh, hệ thống quạt của dàn lạnh hút hơi lạnh và thổi ra ngoài phòng.

Quá trình trên sẽ được lặp đi lặp lại nhiều lần cho tới khi căn phòng của bạn đạt được mức nhiệt như người dùng cài đặt. Khi đó, cảm biến nhiệt và bo mạch sẽ ngắt điện cấp cho cục nóng và quạt block máy nén cũng dừng hoạt động.

Xem thêm: Lưu ý lắp đặt điều hoà LG
