Cấu tạo và nguyên lý hoạt động máy sấy quần áo Electrolux

Ở bài viết này chúng tôi sẽ trình bày cấu tạo và nguyên lý hoạt động máy sấy quần áo Electrolux một cách thấu đáo, giúp người dùng hiểu rõ về thiết bị này.

1. Cấu tạo máy sấy quần áo Electrolux

Hiện nay máy sấy Electrolux có 3 dòng chính: Bơm nhiệt, thông hơi và ngưng tụ. Trên mỗi dòng máy sẽ có cấu tạo và nguyên lí hoạt động khác nhau.

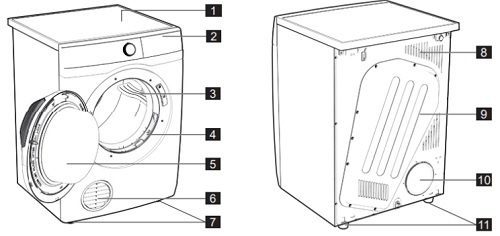

Dòng thông hơi

Máy sấy thông hơi Electrolux cấu tạo các bộ phận như sau:

1. Nắp máy
2. Bảng điều khiển
3. Thanh lồng
4. Bộ lọc xơ vải
5. Cửa
6. Lưới tản nhiệt
7. Chân trước
8. Ống hút gió
9. Nắp đậy
10. Nắp đậy
11. Chân sau

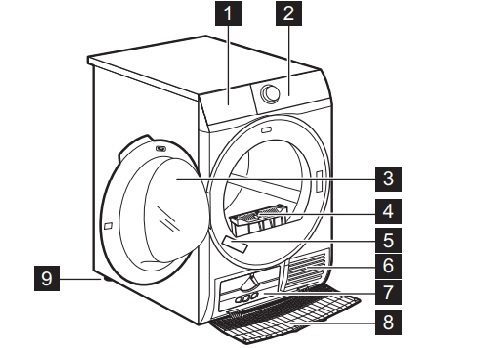

Dòng bơm nhiệt

Máy sấy bơm nhiệt Electrolux cấu tạo gồm các bộ phận:



1. Khoang chứa nước
2. Bảng điều khiển
3. Cửa thiết bị
4. Bộ lọc
5. Nhãn máy
6. Lỗ thông khí
7. Lưới của Bộ trao đổi nhiệt
8. Nắp Bộ trao đổi nhiệt
9. Chân điều chỉnh

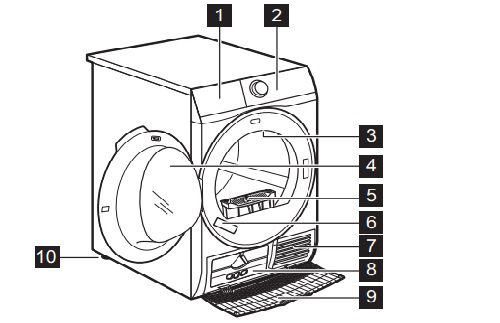

Dòng ngưng tụ

Máy sấy ngưng tụ Electrolux cấu tạo gần giống với dòng bơm nhiệt. Bao gồm:

1. Khoang chứa nước
2. Bảng điều khiển
3. Đèn bên trong
4. Đèn bên trong
5. Bộ lọc
6. Nhãn máy
7. Lỗ thông khí
8. Lưới của Bộ trao đổi nhiệt
9. Nắp Bộ trao đổi nhiệt
10. Chân điều chỉnh

2. Nguyên lí của máy sấy Electrolux

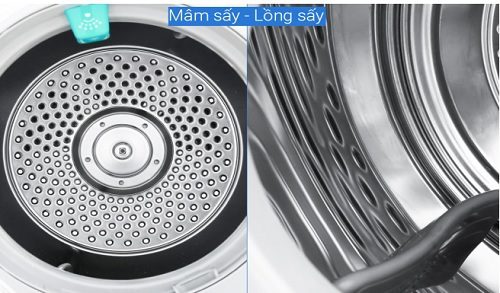

Lồng sấy

Lồng máy sấy quần áo Electrolux thiết kế đơn giản, có một mặt bích tích hợp ở phía sau kết nối với cơ chế ống lót, có thể quay. Đệm nhựa ở phía trước của lò xò tăng thêm sức mạnh và hỗ trợ sấy.

Lồng sấy hoạt động giống như một bánh răng lớn, quay nhờ một động cơ tích hợp và hệ thống ròng rọc nhỏ. Bên trong có dây đai kết nối với hệ thống ròng rọc xung quanh máy sấy.

Lỗ thông hơi và ống xả

Không khí đi vào máy sấy quần áo thông qua các lỗ thông khí ở mặt trước của thiết bị.

Sử dụng thanh điện trở nhiệt để làm nóng không khí. Quạt gió trong mấy sấy thổi qua thanh điện trở đẩy không khí nóng vào buồng sấy, nước trong quần áo bay hơi nhanh hơn.

Không khí nóng đến lồng giặt, đi xuyên qua quần áo ướt nên nhiệt sẽ lan tỏa và làm nóng nước khiến quá trình sấy diễn ra nhanh hơn. Không khí nóng đi qua các lỗ xung quanh cửa máy sấy và chạm vào màn hình xơ vải.

Đi qua màn hình xơ vải, không khí sẽ đi về phía ống dẫn đến quạt hút, sẽ quay hút không khí từ ống dẫn, không khí nóng theo hơi ẩm thoát ra bên ngoài theo lỗ thông hơi.

Bộ phận máy sấy bơm nhiệt

Trong môi trường áp suất cao, máy nén sử dụng gas để tạo ra luồng khí nóng và thổi vào lồng sấy.

Luồng khí nóng có nhiệm vụ lấy hơi ẩm từ quần áo, biến thành luồng khí nóng ẩm, làm mát ngay tại lồng sấy.

Lúc này, hơi ẩm sẽ ngưng tụ thành nước, đẩy lên hộp chứa phía trên, phần luồng khí sẽ tiếp tục tuần hoàn làm nóng và thổi vào lồng sấy.

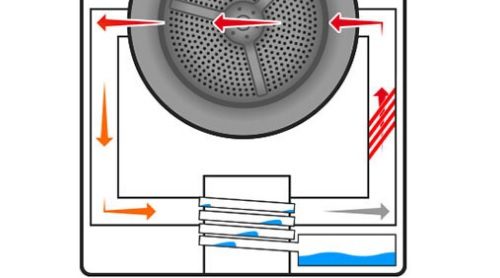

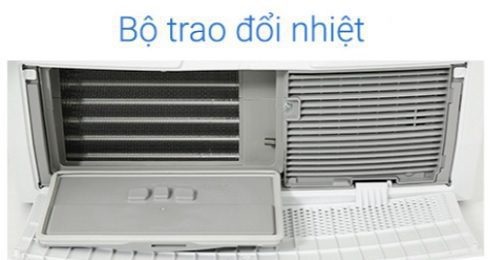

Bộ phận máy sấy ngưng tụ

Sử dụng luồng không khí khô và nóng để tách nước từ quần áo thoát ra ngoài. Máy sấy quần áo ngưng tụ có bộ phận để tách hơi nước từ luồng không khí ẩm tạo ra (bộ phận Evaporator), nước sẽ ngưng tụ thành chất lỏng và chứa trong khay chứa nước.

Luồng khí tách nước ở trên sẽ được luân chuyển trở lại phía lồng giặt, sau đó tiếp tục quy trình lấy nước từ quần áo.

Hệ thống an toàn

Có tính năng an toàn giúp ngăn quá nhiệt. Có hai công tắc ngắt nhiệt độ, khi công tắc này đạt đến nhiệt độ định sẵn nhất định, chúng sẽ ngắt tiếp xúc, làm tắt máy sấy.

Cảm biến nhiệt độ đầu tiên: ở bên phải, bên trái, bộ sáu lỗ ở mép ngoài của cốc, chỉ thổi khí nóng vào cảm biến mỗi khi chúng đi qua. Nếu nhiệt độ trong cốc quá nóng, cảm biến này sẽ cắt điện, tắt máy sấy.

Cảm biến thứ hai: đặt gần các bộ phận làm nóng. Nếu luồng không khí bị tắt hoặc chặn không khí gần cảm biến này sẽ nhanh chóng nóng lên đến nhiệt độ kích hoạt cảm biến này và cảm biến sẽ tắt nguồn.

Trên đây là thông tin về cấu tạo và nguyên lý hoạt động của máy sấy Electrolux. Nếu bạn gặp thắc mắc hay cần thêm thông tin về các dòng máy sấy, hãy liên hệ đến Hotline, các chuyên gia kỹ thuật của Điện máy Minh Anh sẽ tư vấn kỹ hơn.
