Linh kiện điều hòa – máy lạnh Samsung [dàn nóng, bo mạch,..]

Ở bài viết dưới đây, chúng tôi sẽ liệt kê các linh kiện chính được cấu tạo bên trong máy lạnh Samsung. Khi linh kiện bị hư cần phải thay thế nhanh chóng và kịp thời để đảm bảo hoạt động nhé!

1. Các linh kiện trong máy điều hòa Samsung

Dàn lạnh

Dàn lạnh điều hoà Samsung có nhiệm vụ hấp thụ nhiệt trong phòng để môi chất lạnh đưa nhiệt ra ngoài qua việc xả nhiệt tại dàn nóng.

Có cấu tạo gồm: các ống đồng chạy song song, bên ngoài dàn lá nhôm tản nhiệt bao bọc.

Sử dụng một thời gian nhất định, dàn lành sẽ bị bám bẩn làm giảm khả năng hấp thụ nhiệt. Bạn cần phải vệ sinh máy định kỳ hàng năm.

Dàn nóng

Dàn nóng máy lạnh Samsung giúp xả nhiệt ra ngoài môi trường.

Cấu tạo của dàn nóng tương tự như dàn lạnh. Bạn cũng cần vệ sinh dàn nóng thường xuyên để đảm bảo khả năng xả nhiệt của thiết bị.

Bo mạch máy lạnh

Bo mạch điều hòa Samsung inverter là bộ phận chứa nhiều linh kiện phức tạp điều khiển mọi hoạt động của máy. Khi thay thế giá bo mạch điều hòa Samsung sẽ cao hơn các bộ phận khác.

Vai trò: bộ phận kết nối giữa các linh kiện “giao tiếp” với nhau thông qua bảng mạch trên bo mạch.

19

Mạch điều khiển dàn lạnh:

Nhiệm vụ hấp thụ nhiệt trong phòng để môi chất lạnh đưa nhiệt ra ngoài, xả nhiệt tại dàn nóng.

Cấu tạo gồm: các ống đồng chạy song song, bên ngoài có dàn lá nhôm tản nhiệt bao bọc.

Mạch điều khiển dàn nóng:

Bộ phận toả nhiệt ra ngoài môi trường, cục nóng gồm những lá nhôm (hoặc lá đồng) ghép sát nhau.

Ống đồng chứa môi chất lạnh đặt xuyên qua dàn lá nhôm mục đích giúp truyền nhiệt nhanh, tác dụng tỏa nhiệt ra ngoài môi trường, giúp quá trình hoạt động của điều hòa diễn ra trơn chu và thuận lợi.

Bo mắt nhận

Mắt nhận điều hoà Samsung hay còn gọi là mắt thần điều hòa, hệ thống nhận tín hiệu từ tay điều khiển điều hòa rồi báo về IC trên dàn lạnh điều hòa phát lệnh ra những chương trình mạch hoạt động nó gần như rất quan trọng trong hệ thống điều khiển vi mạch.

Motor quạt dàn nóng và dàn lạnh

Quạt ở dàn lạnh tạo ra luồng khí lưu thông từ dàn lạnh để hấp thụ nhiệt tốt hơn.

Quạt ở dàn lạnh xả hơi nóng ra bên ngoài môi trường. Bộ phận này sẽ hoạt động liên tục nên khi bảo dưỡng, vệ sinh điều hòa cần phải kiểm tra thật lý lưỡng xem có vật gì kẹt trong điều hòa hay khô dầu hay không.

17

Cảm biến nhiệt độ (sensor)

Thiết bị được dùng để đo sự biến đổi về nhiệt độ của các đại lượng cần đo. Cảm biến nhiệt được biết đến với khả năng thực hiện các phép đo nhiệt độ với độ chính xác cao.

Cảm biến đo nhiệt độ có cấu tạo chính là 2 dây kim loại khác nhau được gắn vào đầu nóng và đầu lạnh.

Phin lọc máy lạnh

Linh kiện phin lọc rất quan trọng trong hệ thống lạnh để điều hòa làm việc ổn định, bền bỉ hơn.

Phin lọc điều hòa là thiết bị lọc khí gas loại bỏ những mạt kim loại và bất kỳ tạp chất rắn gì khác xuất hiện bên trong hệ thống lạnh.

Tụ máy lạnh

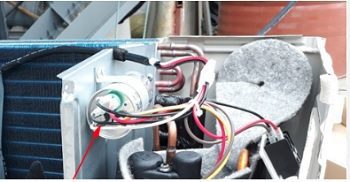

Tụ điều hòa là bộ phận kích máy nén (block) điều hòa khởi động, thiết kế nối trực tiếp với các block thông qua chân khởi động và chân chung của block điều hòa, nằm ở phía trong của cục nóng điều hòa

18

Một số loại van

Van đảo chiều: Chỉ có trên điều hoà Samsung 2 chiều, sử dụng điều tiết lưu lượng của lưu chất khí nén thông qua van khi đi vào trong hệ thống. Quá trình vận hành của van thể hiện ở việc đóng/ mở chuyển đổi vị trí và chức năng cho nhau.

Van khóa dàn nóng: Có tác dụng khoá và ngăn không cho gas thoát ra ngoài.

Van tiết lưu: hạ áp gas điều hoà đi qua dàn nóng để tản nhiệt, qua van tiết lưu sẽ biến đổi thành dạng khí có áp suất rất thấp cùng nhiệt độ rất lạnh.

Lốc điều hoà

Lốc điều hoà tên gọi khác là máy nén, bộ phận quan trọng nhất của hệ thống lạnh. Lốc điều hòa có tác dụng hút chân không ở dàn lạnh, đồng thời nén gas dạng lỏng ở dàn nóng để tăng khả năng xả nhiệt.

2. Khi nào cần thay thế linh kiện điều hòa Samsung

Sử dụng điều hòa Samsung từ 2 năm trở lên sẽ rất dễ hư hỏng các linh kiện của điều hòa.

Lúc này, bạn sẽ cần phải thay thế linh kiện điều hòa Samsung, đảm bảo phù hợp với từng model và đảm bảo chất lượng của nó, giúp máy điều hòa có hiệu suất hoạt động tốt nhất.

3. Bảng giá thay linh kiện máy lạnh Samsung

Phụ tùng thay thế Công suất
(HP)
Triệu chứng bệnh Đơn giá (VNĐ)
(Vật tư + nhân công)
Thay terminal nối 3 chân block (Bộ) 1 – 2 HP Không lạnh 250.000 – 300.000
Thay bộ dây nối 3 chân lock (Bộ) 1 – 2 HP Không lạnh 300.000 – 400.000
Nạp gas toàn bộ R22 (Bộ) 1 – 1.5 HP Không lạnh 400.000 – 450.000
Nạp gas toàn bộ R22 (Bộ) 2 – 2.5 HP Không lạnh 500.000 – 650.000
Nạp gas toàn bộ R410a , R32 (Inverter) (Bộ) 1 -1.5 HP Không lạnh 550.000 – 600.000
Nạp gas toàn bộ R410a , R32 (Inverter) (Bộ) 2 – 2.5 HP Không lạnh 650.000 – 700.000
Thay mô tơ lá đảo gió (Cái) 1 – 2 HP Lá đảo ko quay 350.000 – 450.000
Thay tụ quạt dàn lạnh (Cái) 1 – 2 HP Quạt không quay 450.000 – 550.000
Thay stato dàn lạnh (Cái) 1 – 2 HP Quạt không quay 400.000 – 500.000
Thay mô tơ quạt dàn lạnh (AC) (Cái) 1 – 2 HP Quạt không quay 750.000 – 1.200.000
Thay mô tơ quạt dàn lạnh (DC) (Cái) 1 – 2 HP Quạt không quay 950.000 – 1.500.000
Sửa chảy nước, đọng sương (Cái) 1 – 2 HP Dàn lạnh 250.000 – 350.000
Sửa xì dàn lạnh (hàn) (Cái) 1 – 2 HP Không lạnh 450.000 – 650.000
Thay quạt (lồng sóc) (Cái) 1 – 2 HP Quạt không quay. kêu, rung 600.000 – 750.000
Thay tụ quạt dàn nóng (Cái) 1 – 2 HP Quạt không quay 350.000 – 450.000
Thay tụ ( Kapa đề block) (Cái) 1 – 2 HP Block không chạy 400.000 – 550.000
Thay motor quạt dàn nóng (Cái) 1 – 2 HP Không lạnh, quạt dàn nóng không chạy 600.000 – 800.000
Thay cánh quạt dàn nóng (Cái) 1 – 2 HP Không lạnh, kêu cục nóng 450.000 – 650.000
Thay rờ le bảo vệ block (Cái) 1 – 2 HP Không lạnh 350.000 – 450.000
Thay khởi động từ (contactor) (Cái) 1 – 2 HP Không lạnh 600.000 – 800.000
Thay bơm thoát nước rời (Cái) 1 – 2 HP Chảy nước 1.500.000 – 1.800.000
Thay cảm biến to phòng/dàn (Con) 1 – 2 HP Lá đảo đứng im 400.000 – 500.000
Thay mắt nhận tín hiệu (Con) 1 – 2 HP Remote ko ăn 450.000 – 600.000
Đổi cục nóng máy lạnh (Mono) (Cục) 1 – 2 HP Không lạnh 1.700.000 – 3.200.000
Sửa mất nguồn, chập/hở mạch (Lần) 1 – 2 HP Không vô điện 500.000 – 800.000
Sửa board dàn lạnh (mono) (Lần) 1 – 2 HP Ko chạy, báo lỗi 550.000 – 800.000
Sửa board dàn lạnh (inverter) (Lần) 1 – 2 HP Ko chạy, báo lỗi 800.000 – 1.200.000
Sửa nghẹt dàn (tháo dàn) (Lần) 1 – 2 HP Ko lạnh, kêu 450.000 – 600.000
Sửa board dàn nóng (inverter) (Lần) 1 – 2 HP Quạt không quay, máy nén không chạy 750.000 – 1.200.000
Sửa xì dàn nóng (hàn) (Lần) 1 – 2 HP Không lạnh 600.000 – 900.000
Sửa nghẹt đường thoát nước (Lần) 1 – 2 HP Chảy nước 150.000 – 300.000
Thay gen cách nhiệt si (mét) 1 – 2 HP Chảy nước 50.000 – 90.000

Lưu ý: Bảng giá chỉ mang tính chất tham khảo. Tuỳ thuộc vào mỗi đơn vị thay thế khác nhau. Chúng tôi khuyên bạn nên liên hệ với các trung tâm bảo hành điều hoà Samsung để được các nhân viên của hãng đến hỗ trợ và thay thế linh kiện chính hãng.

nguồn ST: dien maygiare.net
