Cấu tạo và nguyên lý tủ lạnh Toshiba: 2 – 4 cánh, Side by Side

Cấu tạo tủ lạnh Toshiba gồm những bộ phận nào và nguyên lí hoạt động ra sao? Cùng Điện máy Minh Anh tìm hiểu chi qua bài viết dưới đây.

Bài viết áp dụng cho:

• Tủ lạnh Toshiba 2, 4 cánh.
• Tủ lạnh Toshiba Side by Side.

Cấu tạo tủ lạnh Toshiba

Dòng Side by Side

Tủ lạnh Side by Side Toshiba có ngăn đá bên trái, ngăn mát ở bên phải và có 2 cánh cửa lớn mở ra từ ở giữa.

Tham khảo model: GR-RS600WI-PMV(37)-SG, RS637WE-PMV(06)-MG

A- Ngăn đông Đèn LED chiếu sáng Kệ kính Ngăn kéo

B- Ngăn lạnh Đèn LED chiếu sáng Kệ kính Khay ở trên cửa Ngăn kéo đựng trái cây và rau củ

Dòng 2 cánh

Tủ lạnh 2 cánh Toshiba là dòng tủ lạnh bình dân, được nhiều người tiêu dùng lựa chọn. Có cấu tạo 2 cánh – 2 ngăn. Gồm ngăn đá và ngăn mát. Ngăn đá sẽ được thiết kế bên trên hoặc bên dưới tùy vào mỗi model.

Cấu tạo tủ lạnh Toshiba ngăn đông dưới

Tham khảo model: GR-RB345WE-PMV(30)-BS, GR-RB350WE-PMV(30)-BS.

A- Ngăn lạnh Đèn LED chiếu sáng, nút điều khiển và đèn báo Kệ kính Hộc đựng trái cây và rau củ Khay ở cửa trên Bình đựng nước Khay ở cửa trên

B- Ngăn đông Nơi để hộp làm đá Kệ kính Hộc đựng

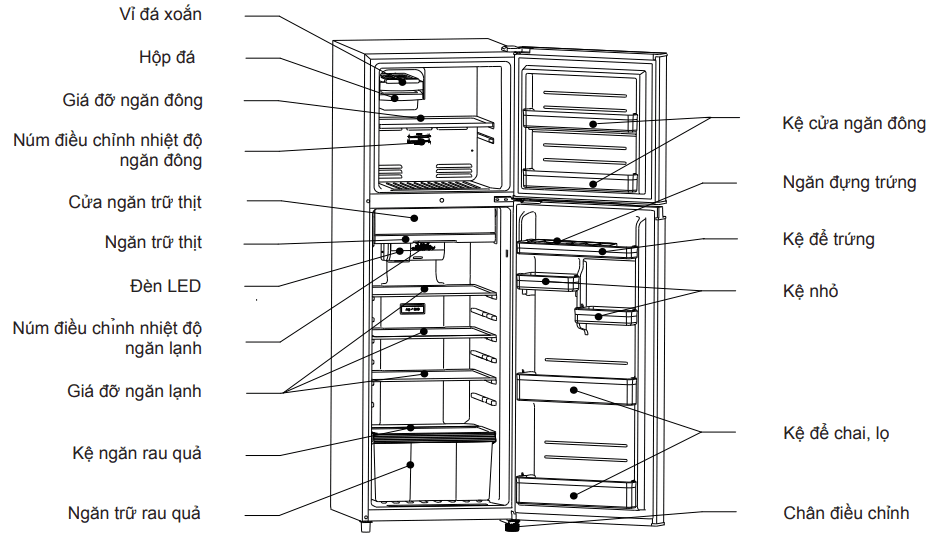

Cấu tạo tủ lạnh Toshiba ngăn đá trên

Tham khảo model: GR-RT329WE-PMV(52), GR-RT234WE-PMV(52), GR-RT252WE-PMV(52).

Vỉ đá xoắn Hộp đá Giá đỡ ngăn đông Núm điều chỉnh nhiệt độ ngăn đông Cửa ngăn trữ thịt Ngăn trữ thịt Cửa ngăn trữ thịt Núm điều chỉnh nhiệt độ ngăn lạnh Giá đỡ ngăn lạnh Kệ ngăn rau quả Ngăn trữ rau quả

12. Kệ cửa ngăn đông 13. Ngăn đựng trứng 14. Kệ đựng trứng 15. Kệ nhỏ 16. Kệ để chai lọ 17. Chân điều chỉnh

Dòng 4 cánh

Tủ lạnh 4 cánh Toshiba là dòng tủ lạnh cao cấp, có cấu tạo phức tạp hơn. Có 2 cánh ở ngăn mát và 2 cánh ở ngăn đông.

Tham khảo model: GR-RF610WE-PGV(22)-XK, GR-RF670WI-PGV(A9)-BG.

A- Ngăn lạnh  Đèn LED chiếu sáng Kệ kính Ngăn kéo lớn Ngăn kéo giữ ẩm Khay ở trên cửa Ngăn kéo có thể điều chỉnh

B- Ngăn đông Ngăn kéo trên Ngăn kéo giữa Ngăn kéo dưới

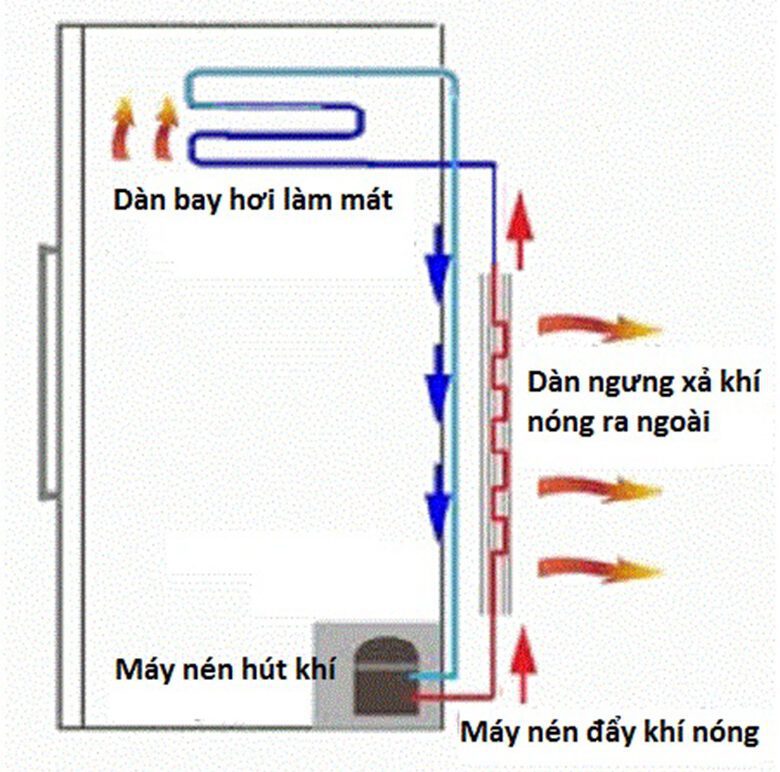

Nguyên lý làm việc của tủ Toshiba

Nguyên lí hoạt động của tủ lạnh Toshiba dựa trên quá trình trao đổi nhiệt giữa môi chất lạnh và không khí trong tủ. Môi chất lạnh thường là các chất khí có nhiệt độ sôi thấp, như freon, amoniac,…

Bước 1: Nén khí gas tại máy nén

Tại đây máy nén sẽ có nhiệm vụ nén lại môi chất làm lạnh đẩy lên áp suất cao và tạo ra nhiệt độ cao. Môi chất này sẽ dần chuyển hóa thành thể khí

Bước 2: Ngưng tụ tại dàn nóng

Môi chất sau khi đi qua máy nén sẽ được đưa tới dàn nóng, tại đây môi chất sẽ được làm mát và ngưng tụ thành chất lỏng với nhiệt độ thấp. Quá trình ngưng tụ vẫn tiếp tục diễn ra, do đó bên hông tủ lúc nào cũng trong trạng thái ấm nóng,

Bước 3: Giãn nở

Khi môi chất từ thể khí chuyển hóa thành thể lỏng sẽ đi qua thiết bị giãn nở nhằm biến áp suất cao và nhiệt độ cao thành áp suất thấp và nhiệt độ thấp/.

Bước 4: Hóa hơi tại dàn lạnh

Môi chất làm lạnh sẽ đi theo và hóa hơi vào bên trong tủ lạnh nhằm làm mát toàn bộ không gian tủ. Sau quá trình hóa hơi môi chất lạnh sẽ tiếp tục trở về máy nén và bắt đầu một chu trình máy nén tiếp theo.
